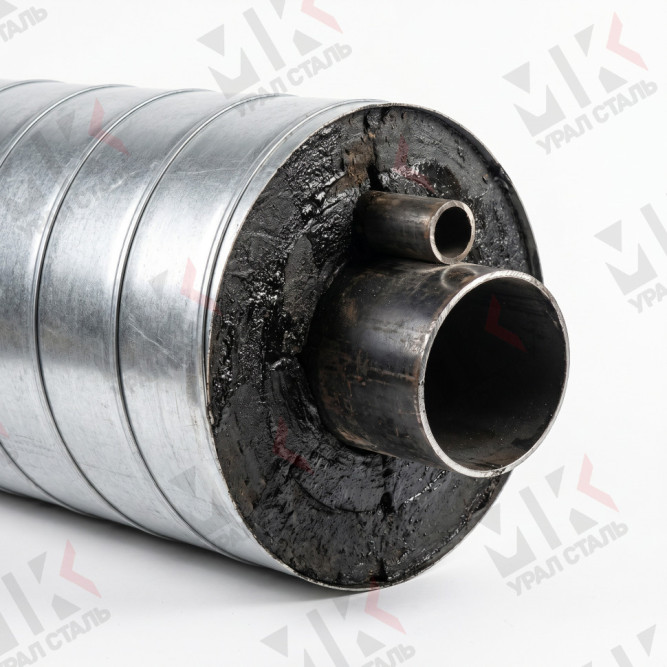

Отвод ППУ ОЦ с МЗИ и КВ 09Г2С ГОСТ 10704-91/10705-80 530х7 – трубчатая конструкция изогнутой формы, предназначенная для изменения направления трассировки трубопроводов с повышенными требованиями к теплоизоляции и защите от коррозии. Изготавливается из углеродистой стали марки 09Г2С, покрытой пенополиуретаном (ППУ) и оцинкованной оболочкой (ОЦ), с монтажными изоляционными зазорами (МЗИ) и контрольными вводами (КВ) для мониторинга целостности изоляции. Применяется при прокладке тепловых сетей, газопроводов и других инженерных коммуникаций, требующих эксплуатации в условиях агрессивных сред или при значительном перепаде температур.
| Характеристика | Значение | Зачем это нужно | Примечания |
| Марка стали | 09Г2С | Высокопрочный сплав, устойчив к низким температурам (-70°C), что критично для наружных трубопроводов в континентальном климате. Обеспечивает механическую прочность при нагрузках. | ГОСТ 19281-2018 |
| Изоляция | Пенополиуретан (ППУ) | Низкая теплопроводность (0.025-0.035 Вт/(м*К)) минимизирует потери тепла, снижая эксплуатационные расходы. Отличные диэлектрические свойства. | ГОСТ 30732-2020 (для предизолированных труб) |
| Оболочка | Оцинкованная сталь (ОЦ) | Защищает ППУ от механических повреждений, влаги и ультрафиолета. Цинковое покрытие обеспечивает дополнительную антикоррозийную защиту. | Толщина цинкового покрытия в среднем 50-70 мкм. |
| Монтажные изоляционные зазоры (МЗИ) | Равномерное распределение, 20-25 мм | Компенсируют термическое расширение стальной трубы и изоляции, предотвращая деформацию и растрескивание. Обеспечивают необходимый воздушный зазор. | Настраиваются согласно проекту. |
| Контрольные вводы (КВ) | 3-4 шт. на 100 метров | Позволяют оперативно контролировать состояние изоляции в процессе эксплуатации. При обнаружении влаги в системе диагностики, сигнализируют о повреждении оболочки. | Диаметр вводов 25-32 мм. |
| Диаметр трубы (наружный) | 530 мм | Стандартный размер для магистральных и распределительных сетей, обеспечивающий необходимую пропускную способность. | ГОСТ 10704-91, ГОСТ 10705-80 |
| Толщина стенки | 7 мм | Определяет прочностные характеристики при рабочем давлении транспортируемой среды. Соответствует стандартам для трубопроводов высокого давления. | Указывается в техническом паспорте. |
Отводы ППУ ОЦ с МЗИ и КВ 09Г2С диаметром 530х7 мм используются для организации поворотов трубопроводных систем вне помещений и в подземной прокладке. Обеспечивают герметичность и сохранение тепловой энергии в следующих случаях:
Конструкция с ППУ изоляцией и оцинкованной оболочкой, в сочетании с системой контроля целостности изоляции (МЗИ и КВ), позволяет снизить затраты на обслуживание и ремонт, предотвращая преждевременный выход из строя элементов трубопровода.
Для расчета спецификаций и формирования заказа на отводы ППУ ОЦ 530х7 мм, предоставьте контуру вашего проекта. Если требуемые типоразмеры или партии временно отсутствуют на складе, наша компания предложит альтернативные варианты из наличия с сохранением требуемых прочностных и изоляционных характеристик. Мы организуем доставку по всем регионам Российской Федерации. Свяжитесь с отделом снабжения для уточнения сроков производства и отгрузки.
Купить отвод ППУ ОЦ с МЗИ и КВ 09Г2С ГОСТ 10704-91/10705-80 530х7 в Омске по выгодной цене 111 997 руб./шт. в металлургической компании "УралСталь".
